2014版钢筋焊接网规程解读

2014-10-25 14:49:19浏览:250评论:0来源:高延性冷轧带肋钢筋行业协会
核心摘要:新修订的《钢筋焊接网混凝土结构技术规程》JGJ114—2014,已于2014年10月1日正式实施。本规程修订后为第三版,共有6章15节125条,5个附录。较上一版增加较多内容
  摘要:新修订的《钢筋焊接网混凝土结构技术规程》JGJ114—2014,已于2014年10月1日正式实施。本规程修订后为第三版,共有6章15节125条,5个附录。较上一版增加较多内容,下面分4个部分作一简介
  1、应用范围
  扩大了规程的覆盖面,原规程除房屋建筑及少量路桥规定外,本规程主要增加了焊接网在普通混凝土路面和连续配筋混凝土路面、桥隧、水工结构以及在高速铁路等方面的应用,使规程基本上适用于目前国内焊网工程的需要。
  2、材料
  2.1增加了钢筋品种
  出了原规程的三个牌号(CRB550、HRB400、CPB550)外,增加了高延性冷轧带肋钢筋(CRB600H)和热轧带肋钢筋(HRBF400、HRB500、HRBF500)。高延性冷轧带肋钢筋系采用Q235盘条大约采用30%左右的面缩率,通过在线回火热处理使钢筋的伸长率有较大增加,最大力总伸长率增加1倍多。回火后钢筋的屈服强度不低于520Mpa,抗拉强度不低于600Mpa,其电阻点焊性能与CRB550钢筋相近,实测焊点抗剪力满足标准要求。
  2.2焊接网钢筋强度取值
  本次修订将钢筋的强度标准值确定有抗拉屈服强度表示。冷轧钢筋焊接网强度设计值系将强度标准值除以1.25的材料分项系数并经取整后,分别得CRB550和CRB600H的强度设计值为400Mpa和415Mpa。本次修订取材料分项系数1.25仍偏于安全的。国外冷轧带肋钢筋(焊接网)的材料分项系数为1.15~1.20,强度设计值一般不低于415Mpa。冷轧带肋钢筋焊接网的强度设计值较原规程提高约11%,主要依据是近些年高线盘条可大量供应,生产企业轧制工艺水平和检测手段的提高以及对产品质量的检测结果表明,可以在原来基础上适当提高强度设计值。焊接网的强度标准值及强度设计值件下表。热轧钢筋焊接网的强度取值与混凝土结构设计规范同。
  给出了CRB550\CRB600H和HRB400钢筋焊接网用于需作疲劳性能验算的板类构件,满足200万次循环时的疲劳应力幅度限值为100Mpa。

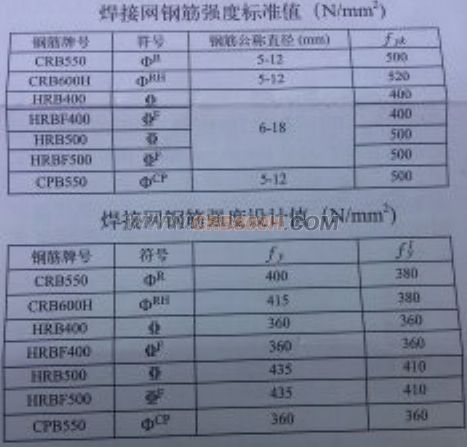

焊接网钢筋强度标准值(N/ mm²)
  当用做受剪、受扭、受冲切承载力计算机时,箍筋的抗拉强度设计值大于360N/ mm²时应取用360 N/ mm²。
  2.3混凝土的规定
  根据焊接网混凝土结构构件使用环境类别的不同,规定了混凝土强度等级的最低要求。混凝土力学性能指标的取值除应满足本规程的规定外,尚应满足相应工程标准的相关规定。
  3、设计计算
  3.1一般规定
  钢筋焊接网配筋的混凝土结构设计的基本规定、承载能力极限状态计算、正常使用极限状态验算、构件抗震设计和耐久设计等,除应符合本规程的规定外,尚应符合现行国家标准《混凝土结构设计规范》GB50010及其他相关标准的有关规定。焊接网配筋的混凝土受弯构件试验表明,构件的正截面应变规律基本符合平截面假定,混凝土及拉区钢筋的应力——应变规律与普通钢筋混凝土构件的受力特征相同,在进行构件的正截面承载力计算时,可采用混凝土结构设计规范的方法。
  冷轧带肋钢筋焊接昂混凝土连续板的内力计算可考虑有限的线弹性内力重分布,其支座弯矩调幅幅度不应大于按弹性体系计算值的15%,对热轧带肋钢筋焊接网混凝土连续板、其值不应大于20%。
  对于公路路面、桥面、水工混凝土结构、高速铁路桥面及轨道底座等工程应用,除应符合本规程的规定外,上应符合现行有关标准的规定。
  3.2裂缝及刚度验算
  对正常使用极限状态下,变形和裂缝宽度的验算,应按荷载的准永久组合并考虑长期作用的影响。板类受弯构件的最大裂缝宽度计算公式仍采用原规程公式。虽然钢筋强度设计值提高,当采用准永久组合时,在一类环境条件下,对CRB550、HRB400和HRB500钢筋,当纵向受力钢筋直径不大于10mm,混凝土强度等级不低于C20,且混凝土保护层厚度不大于20mm时,可不做最大裂缝宽度验算。不同种类钢筋焊接网板类构件在不同配筋率下计算的最大裂缝宽度见下表。
不同直径钢筋计算机的最大裂缝宽度

钢筋牌号

不同直径钢筋计算机的最大裂缝宽度(mm

钢筋直径12mm

钢筋直径10mm

CRB550

0.254

0.224

CRB600H

0.269

0.237

HRB400

0.215

0.190

HRB500

0.288

0.254

  4、构造规定
  4.1房屋建筑
  4.1.1最小配筋率 除悬臂板外,板类受弯构件的纵向受拉钢筋的最小配筋率不应小于0.15%和45ft/fy%两者中的较大值,将构造配筋下限值由0.2%降至0.15%。根据CRB550钢筋焊接网(fy=400Mpa)板的计算结果,除C20、C25混凝土板为下限控制外,其他为特征值表达式(45ft/fy%)控制。常用楼板当混凝土强度等级不低于C30时为钢筋特征值控制,少量楼板为构造配筋控制,体现了采用高强钢筋的优越性。
  4.1.2锚固与搭接 冷轧带肋钢筋及高延性冷轧带肋钢筋的锚固拔出试验表明,此两种钢筋的粘结锚固性能并无明显差异,影响其粘结锚固性能的因素也与热轧钢筋相似,可将二种冷轧钢筋的锚固强度统一考虑。冷轧钢筋直径偏细,其锚固强度略高于粗直径热轧钢筋。
  钢筋外形数值0.12,还是偏于保守的。规程中给出的CRB550及CRB600H钢筋锚固长度值,即按上式计算并取整后得到,热轧带肋钢筋外形系数去0.14.
  在单根冷轧钢筋试验基础上,又进行了焊有横肋的冷轧带肋钢筋焊接网锚固拔出试验。焊接横向钢筋后,锚固承载力明显提高,锚固长度减少。焊有钢筋的焊接网的设计锚固长度,可由无焊接横肋冷轧钢筋设计锚固长度乘以系数0.7得到。
带肋钢筋焊接网纵向受拉钢筋的锚固长度应符合下表的规定:

钢筋焊接网种类

混凝土强度等级

C20

C25

C30

C35

C40

CRB550CRB600HHRB400HRBF400钢筋焊接网

锚固长度内无横肋

45d

40d

35d

32d

30d

锚固长度内无横肋

32d

28d

25d

22d

21d

HRB500HRBF500钢筋焊接网

锚固长度内无横肋

55d

48d

43d

39d

36d

锚固长度内无横肋

39d

34d

30d

27d

25d
