通用规范实施对构筑物板类结构中钢筋用量计算的影响

2022-05-23 11:13:17浏览:347评论:0来源:CRB600H.com
核心摘要:前言:GB55008-2021《混凝土结构通用规范》已经于2022年4月1日起实施在新通用规范里第4.4.6-2条款中,把原来老的通用规范里的对
 前言:
GB55008-2021《混凝土结构通用规范》已经于2022年4月1日起实施
在新通用规范里第4.4.6-2条款中,把原来老的通用规范里的对应条款做了具体调整,
原来的条款规定:在板类受弯构件中,当纵向受拉钢筋采用等级为400MPa、500MPa的钢筋时,其最小配筋率应允许采用0.15%和0.45ft/fy中的较大值。
新的通用规范里调整为:在板类受弯构件中,当纵向受拉钢筋采用等级为500MPa(常见钢筋品种为:HRB550和CRB600H)的钢筋时,其最小配筋率应允许采用0.15%和0.45ft/fy中的较大值。
【CRB600H.com】小编对新规实施对于钢筋用量计算中产生的变化做了个人的分析,如有错误敬请交流指出。

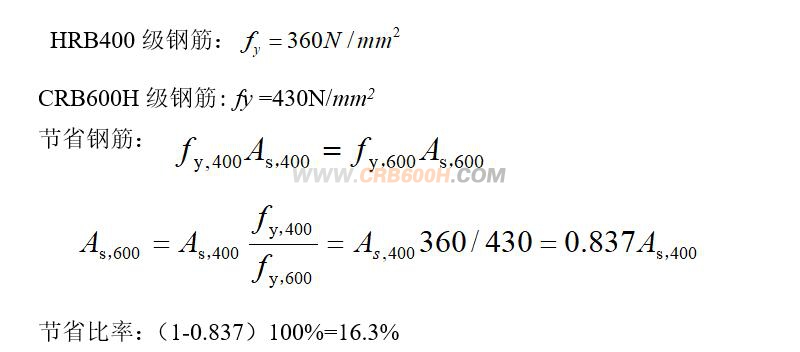

受力钢筋计算公式:
(1)由计算控制的配筋:(不受通用规范影响)
截面尺寸、混凝土强度等级相同时,钢筋的用量与钢筋的强度成反比。

(2)由最小配筋率控制的配筋:(新的通用规范影响用量)
    间距:板中受力钢筋的间距,当板厚不大于150mm时不宜大于200mm;当板厚大于150mm时不宜大于板厚的1.5倍,且不宜大于250mm。(同混凝土规范)

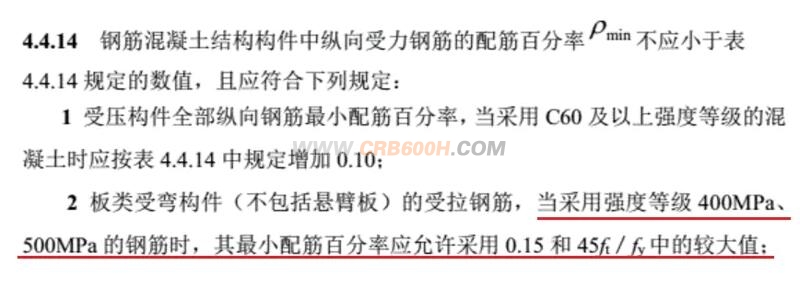

原规范最小配筋率:

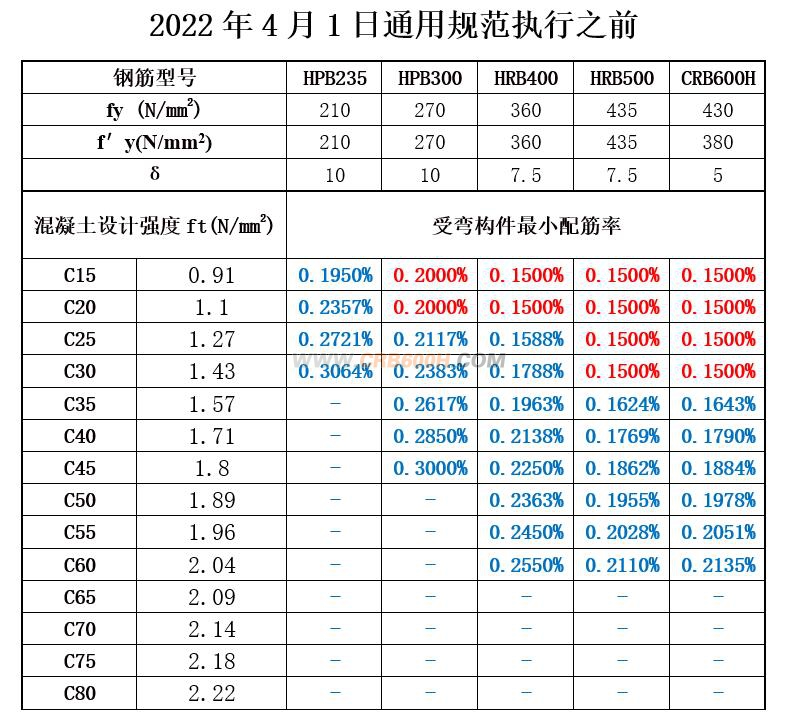

通用规范执行之前:《混凝土规范》

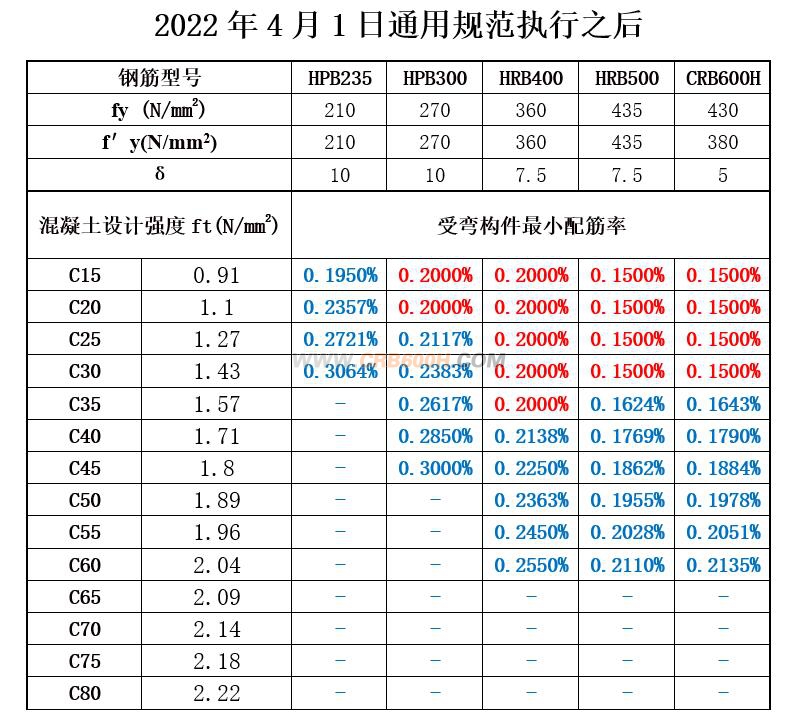

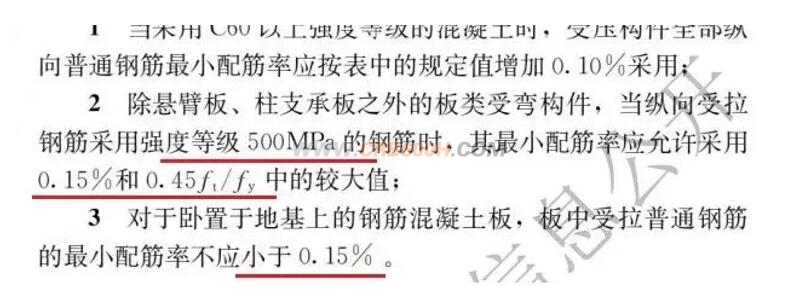

通用规范执行之后:

这就意味着在设计使用HRB500和CRB600H高强钢筋的时候楼板的最小配筋率依然按0.15%去取。HRB400则需要按照0.20%取值。

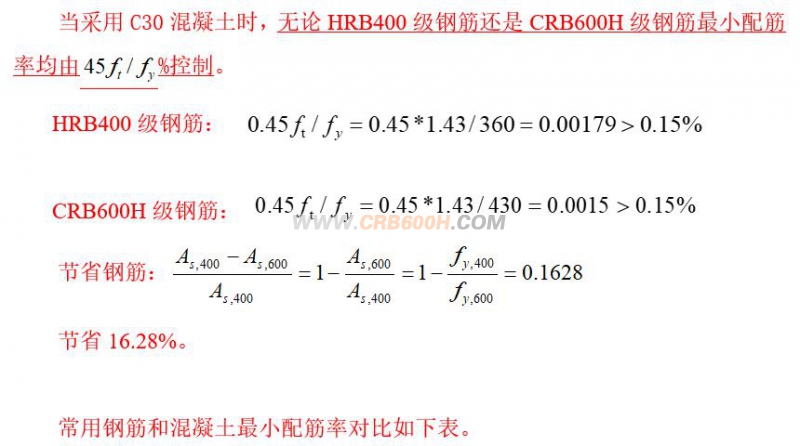

当采用C30混凝土时,无论HRB400级钢筋还是CRB600H级钢筋最小配筋
率均由0.45ft/fy%控制。
HRB400级钢筋: 0.20%
CRB600H级钢筋:0.15%
节省:25%

常用钢筋和混凝土最小配筋率对比如下表。



相关知识延伸
     由于《混凝土结构设计规范》(GB50010-2010)9.1.6-1规定分布钢筋最小直径为8mm,因此受力钢筋往往也取最小直径为8mm。在《混凝土结构设计规范》(GB50010-2010)中没有规定受力钢筋的最小直径。在《冷轧带肋钢筋混凝土结构技术规程》(JGJ95-2011)6.3.3-1中规定分布钢筋的最小直径为6mm,故受力钢筋的直径可以用6mm。另外CRB600H级钢筋由5、6、7、8、9、10、11、12多种规格可选。

分布钢筋:
(1)支座扣筋:
《冷轧带肋钢筋混凝土结构技术规程》(JGJ95-2011)6.3.3-1钢筋直径不宜小于6mm(《混凝土结构设计规范》(GB50010-2010)9.1.6-1中为8mm),间距不宜大于200mm,且单位宽度内的配筋面积不宜小于跨中相应方向板底钢筋截面面积的1/3。与混凝土梁、混凝土墙整体浇筑单向板的非受力方向,钢筋截面面积尚不宜小于受力方向跨中板底钢筋截面面积的1/3;
因此,采用 HRB400级钢筋时,扣筋最小直径为8mm(即  8@200);采用CRB600H级钢筋时,扣筋最小直径为6mm(即 φRH6@200)。
(2)单向板底部筋:当按单向板设计时,应在垂直于受力的方向布置分布钢筋,其配筋率不宜小于受力钢筋的15%,且不宜小于0.15%;分布钢筋直径不宜小于6mm,间距不宜大于250mm;当集中荷载较大时,分布钢筋的配筋面积尚应增加,且间距不宜大于200mm。
当板厚较薄时,往往由0.15%控制。


混凝土的标准值和设计值介绍
我国混凝土规范的强度设计值经历了由立方体强度转换为轴心强度标准值再转换到轴心强度设计值的过程, 确切明白各个值的含义是十分必要的, 特别是与其他国家的规范作比较时需要完 全清楚其中的差异. 这个笔记简要描述了我国混凝土规范建议的强度计算方法.
混凝土立方体抗压强度
混凝土立方体抗压强度是按规定的标准试件和标准试验方法得到的混凝土强度基本代表值。我 国取用的标准试件为边长相等的混凝土立方体。国家标准《普通混凝土力学性能试验方法标 准》 (GB/T 50081-2002)规定,以每边边长为150mm的立方体为标准试件,在20°+/-2°的 温度和相对湿度在95%以上的潮湿空气中养护28天,依据标准制作方法和试验方法测得的抗 压强度值(MPa)作为混凝土的立方体抗压强度。
混凝土的强度等级
混凝土的强度等级按照立方体抗压强度标准值确定,混凝土立方体抗压强度标准值表示为 f_cu,k,我国《混凝土结构设计规范》规定,立方体抗压强度标准值系指按上述标准方法测得 的具有95%保证率的立方体抗压强度,根据立方体抗压强度标准值划分为C15、C20、 C25、 C30、C35、C40、C45、C50、 C55、 C60、C65、 C70、 C75、 C80十四个等级。
混凝土轴心抗压强度标准值
《普通混凝土力学性能试验方法标准》(GB/T50081-2002) 采用150mm×150mm×300mm 棱柱体作为混凝土轴心抗压强度试验的标准试件,混凝土试件轴心抗压强度标准值表示为 f_ck. 把立方体抗压强度转换为轴心抗压强度的关系式如下: f_ck=0.88*αc1*αc2*f_cu,k 其中: αc1为棱柱体强度与立方体强度之比. C50及以下:αc1=0.76; C80:αc1=0.82; 两者之间插 值处理. αc2为高强度混凝土的脆性折减系数. C40及以下:αc2=1.00; C80及以下:αc2=0.87; 两者 之间插值处理.
混凝土轴心抗压强度设计值
混凝土试件轴心抗压强度设计值=上述计算出来的轴心抗压强度标准值/分项系数. 目前规范中 设置的这个分项系数为1.4. 规范中给出的表就是按照这个过程计算出来的.

(责任编辑:小编)
