1. 工程概况:

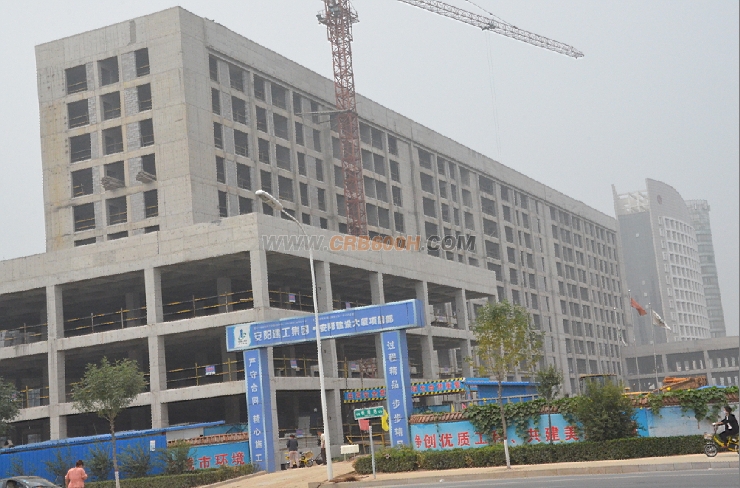

安阳市房产交易中心、规划展示馆(建设大厦)(图1),位于河南省安阳市东区文峰大道与兴业路交叉口东南角。本工程主楼地下二层,地上十一层,其中一~三 层层高3.6m,四~十层层高3.5m,十一层层高3.5m,十一层局部层高4.2m。建筑总高度40.6m。裙房部分地下一层,地上三层。

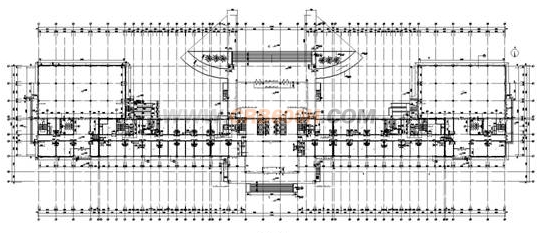

一层平面图

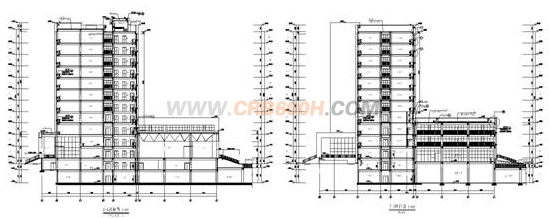

剖面图
该工程设计使用年限为50年。结构安全等级为二级。该建筑抗震设防类别为标准设防类,抗震设防烈度为8度,基本地震加速速值0.20g, 设计地震分组:第一组,建筑场地类别为Ⅱ类,基本风压为0.45KN/m2,,地面粗糙度类别为B类。2. 结构形式及钢筋选用:
主楼结构型式:框架-剪力墙结构;裙房结构型式:框架结构。
本工程梁、柱仍采用HRB400钢筋。现浇楼板拟采用新型材料高延性冷轧带肋钢筋CRB600H(依据中华人民共和国住房和城乡建设部2012年发布的《冷轧带肋钢筋混凝土结构技术规程》JGJ95-2011 ,冷轧带肋钢筋可用于混凝土板类构件的受力钢筋和分布钢筋)抗拉强度设计值取fy=415MPa与设计中常采用的钢筋HRB400(fy=360MPa)进行比较分析。
在设计中对同一块现浇板采用以上不同钢筋的用量进行对比:①受力钢筋和分布钢筋采用CRB600H,见图4;②受力钢筋和分布钢筋采用HRB400,见图5。据配筋图可以看到:当采用冷轧带肋钢筋CRB600H时,现浇板的受力钢筋的直径减小。

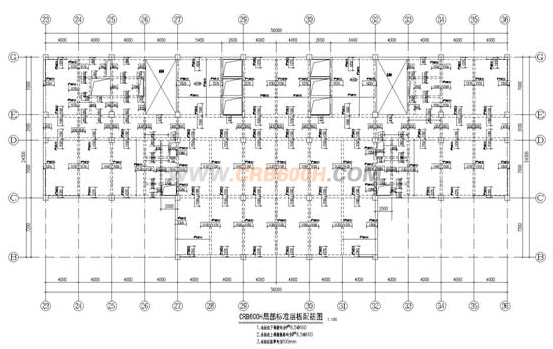

图4 CRB600H局部标准层板配筋图

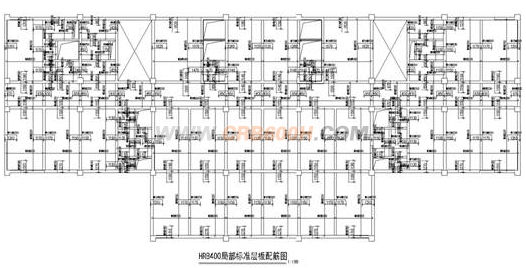

图5 HRB400局部标准层板配筋图
3.钢筋用量对比分析:
钢筋用量对比表中是两种情况下的现浇板中受力钢筋和分布钢筋的统计结果。
表1钢筋用量对比表
钢筋用量(Kg/㎡) |
CRB600H |
HRB400 |
钢筋用量(Kg/㎡) |
5.5 |
7.0 |
当用于受弯时,技术经济指标与HRB400级钢筋相比较见下表2:
表2 技术经济指标对比表
钢筋 |
fy(N/mm2) |
fy(N/mm2) |
受弯构件 |
受弯构件 |
由最小配筋率 |
由最小配筋率 |
由计算控制的配筋约省(相比HRB400) |
钢筋 |
fy(N/mm2) |
fy(N/mm2) |
C30 |
C40 |
C30 |
C40 |
由计算控制的配筋约省(相比HRB400) |
HRB400 |
360 |
360 |
0.179% |
0.214% |
0 |
0 |
0 |
CRB600H |
415 |
380 |
0.155% |
0.185% |
13.40% |
13.55% |
15.28% |
目前安阳市场上HRB400钢筋价格约为4200元∕吨, CRB600H钢筋价格与HRB400钢筋相当,从表1可以看出,采用CRB600H级高强钢筋后每平米节约钢筋用量1.5kg,本工程总面积约5万平方米,总现浇板用钢量约可节约75吨,造价节约30万元左右。
