CRB600H与HRB400在板类构件中钢筋用量分析

2014-08-27 14:23:41浏览:2431评论:0来源:高延性冷轧带肋钢筋行业协会
核心摘要:1、受力钢筋:(1)由计算控制的配筋: 截面尺寸、混凝土强度等级相同时,钢筋的用量与钢筋的强度成反(2)由最小配筋率控制的
  1、受力钢筋:
(1)由计算控制的配筋:
  截面尺寸、混凝土强度等级相同时,钢筋的用量与钢筋的强度成反

(2)由最小配筋率控制的配筋:
间距:板中受力钢筋的间距,当板厚不大于150mm时不宜大于200mm;当板厚大于150mm时不宜大于板厚的1.5倍,且不宜大于250mm。(同混凝土规范)
最小配筋率:
《混凝土规范》8.5.1 注:2、板类受弯构件的受拉钢筋,当采用强度级别400N/mm2、500 N/mm2的钢筋时,其最小配筋百分率应允许采用0.15和 中的较大值;

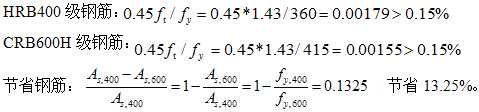

当采用C30混凝土时,无论HRB400级钢筋还是CRB600H级钢筋最小配筋率均由 %控制。

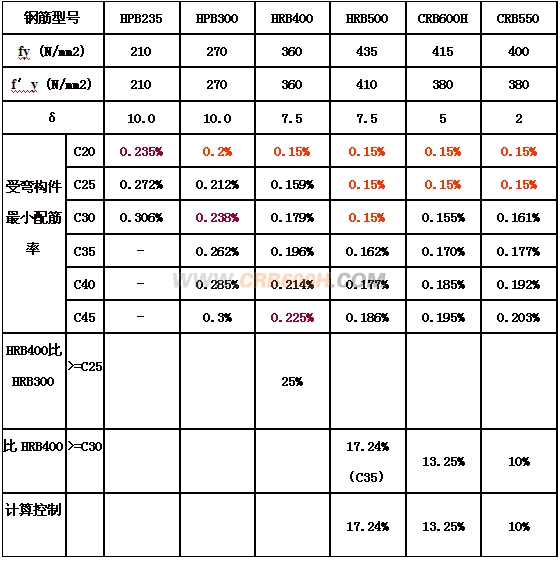

常用钢筋和混凝土最小配筋率对比如下表
(3)特别说明:
   由于《混凝土结构设计规范》(GB50010-2010)9.1.6-1规定分布钢筋最小直径为8mm,因此受力钢筋往往也取最小直径为8mm。在《混凝土结构设计规范》(GB50010-2010)中没有规定受力钢筋的最小直径。在《冷轧带肋钢筋混凝土结构技术规程》(JGJ95-2011)6.3.3-1中规定分布钢筋的最小直径为6mm,故受力钢筋的直径可以用6mm。另外CRB600H级钢筋由5、5.5、6、6.5、7、8、9、10、11、12多种规格可选。
   在重庆研讨会上,郑州大学刘立新教授通过高延性冷轧带肋钢筋材料性能验证试验分析,也得出同样的结论,并且给出不同强度等级钢筋代换表,代换表如下:

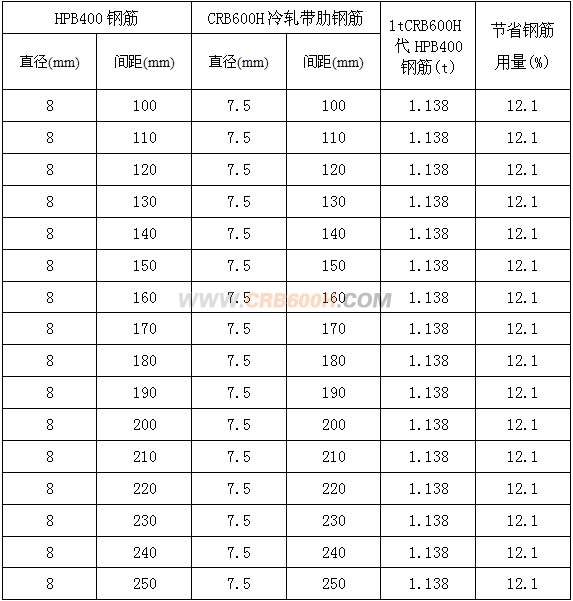

表1 CRB600H高延性冷轧带肋钢筋替代HPB400钢筋换算表
CRB600H高延性冷轧带肋钢筋 fy=415N/mm2,HPB400钢筋 fy=360N/mm2
  在重庆研讨会上,中国建筑科学院研究员顾万黎教授通过冷轧带肋钢筋在台湾的应用,说明冷轧带肋钢筋可以用于高烈度地区。
  2、分布钢筋:
 (1)支座扣筋:《冷轧带肋钢筋混凝土结构技术规程》(JGJ95-2011)6.3.3-1钢筋直径不宜小于6mm(《混凝土结构设计规范》(GB50010-2010)9.1.6-1中为8mm),间距不宜大于200mm,且单位宽度内的配筋面积不宜小于跨中相应方向板底钢筋截面面积的1/3。与混凝土梁、混凝土墙整体浇筑单向板的非受力方向,钢筋截面面积尚不宜小于受力方向跨中板底钢筋截面面积的1/3;
  因此,采用 HRB400级钢筋时,扣筋最小直径为8mm(即 8@200);采用CRB600H级钢筋时,扣筋最小直径为6mm(即 φRH6@200)。
 (2)单向板底部筋:当按单向板设计时,应在垂直于受力的方向布置分布钢筋,其配筋率不宜小于受力钢筋的15%,且不宜小于0.15%;分布钢筋直径不宜小于6mm,间距不宜大于250mm;当集中荷载较大时,分布钢筋的配筋面积尚应增加,且间距不宜大于200mm,当板厚较薄时,往往由0.15%控制。


中国建筑科学院
国家金属制品检测中心
河南省建筑设计研究院
郑州大学综合设计研究院
